Filtertuch 6L für Kammerfilterpressen: feine Hybridqualität mit 20 µm

Das Filtertuch zwischen 10 und 25 µm

Diese Qualität ist für einen Fall gemacht, den es in der Praxis häufiger gibt, als die Produktliste vermuten lässt: Das 3L erzeugt zu viel Widerstand, das 7L lässt zu viele Feinanteile durch.

Das 6L ist die Antwort darauf. Als feines Filtertuch für die Filterpresse und als Hybrid-Filtertuch für die Filterpresse zugleich deckt es einen Bereich ab, für den es sonst keine Qualität gäbe. Mit 20 µm nominell, in Anfragen auch als Filtertuch mit 20 Mikron bezeichnet, liegt es zwischen den beiden, und mit 400 g/m² wiegt es deutlich weniger als das 3L mit 620, aber mehr als das 15L mit 320. Als Filtertuch für feine Suspension ist es dort sinnvoll, wo eine hohe Filtratqualität gefordert ist und der Zyklus trotzdem in einem vertretbaren Rahmen bleiben soll.

Das dichteste Fadenraster der Familie

Wenn Sie sich für Gewebekonstruktion interessieren, ist das 6L das spannendste Tuch im Sortiment.

Es hat 120 Kettfäden und 28 Schussfäden je Zentimeter. Zum Vergleich: Das 3L kommt auf 60 und 12, das 15L auf 44 und 14. Das 6L hat damit das mit Abstand engste Raster der ganzen Familie, ungefähr doppelt so viele Fäden wie das 3L, und ist trotzdem die offenere Qualität von beiden.

Der Grund ist das Garn. Das Mono-Multifil-Filtertuch nutzt in der Kette Monofilamente, also glatte Einzelfäden, die sich eng und definiert verweben lassen. Im Schuss liegt Multifilgarn, das aus vielen feinen Filamenten besteht und die Fläche zusätzlich schließt. Das 3L dagegen arbeitet durchgehend mit Multifil- und Stapelfasergarn, dessen Fasern die Zwischenräume ausfüllen und dadurch eine unregelmäßigere, dichtere Struktur ergeben (Filtertuch 3L ansehen).

Zwei Wege zur Feinheit also: das 3L über die Faser, das 6L über das Raster. Für den Betrieb macht das einen Unterschied. Eine definierte Struktur aus Monofilamenten neigt weniger dazu, Feststoff dauerhaft zwischen einzelnen Filamenten einzulagern, und lässt sich in der Regel leichter abreinigen (Ratgeber zur Reinigung lesen).

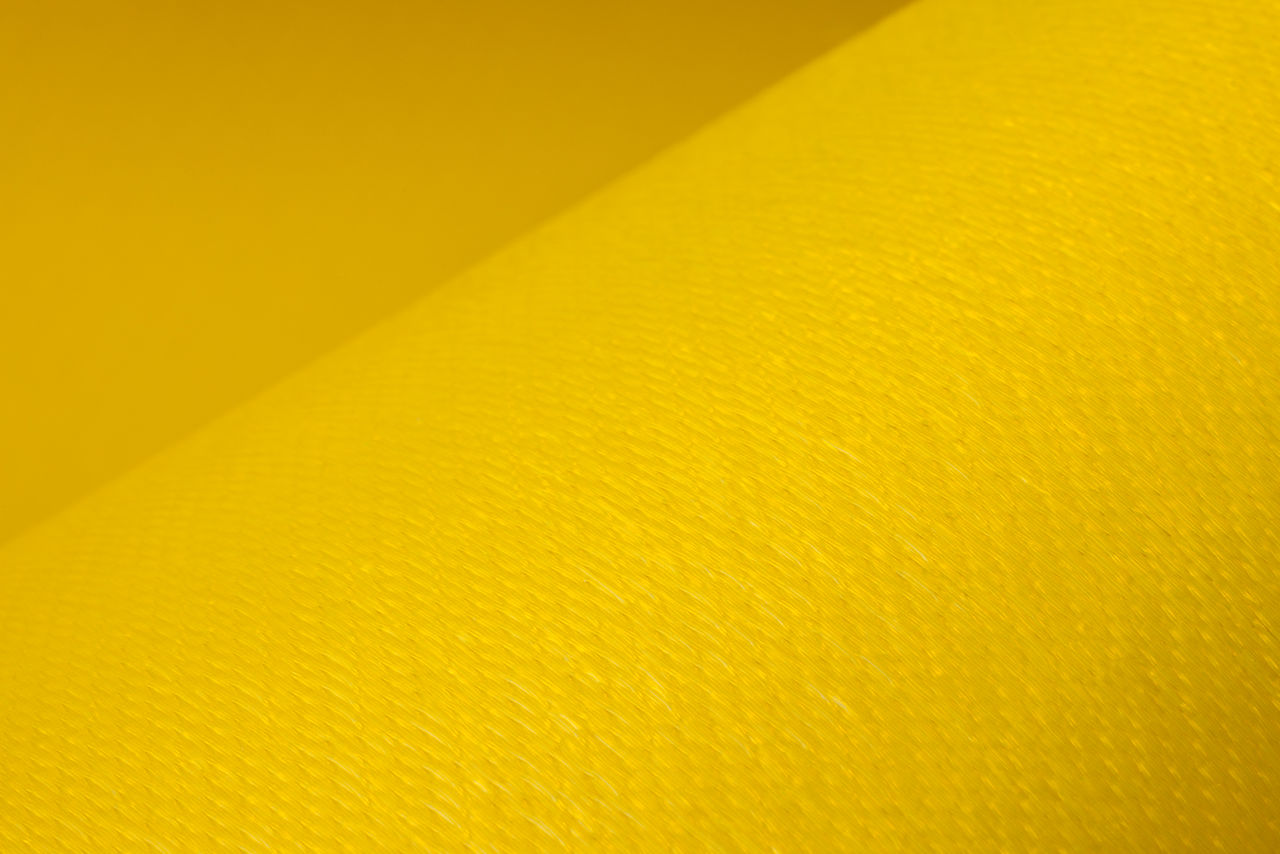

Satinbindung, thermofixiert und kalandriert

Das Gewebe ist in Satinbindung ausgeführt. In einer Satinbindung springt der Schussfaden über mehrere Kettfäden, bevor er wieder untertaucht. Das ergibt eine Oberfläche, auf der überwiegend eine Fadenart sichtbar ist, und damit eine glattere Fläche als bei einer Leinwandbindung.

Danach folgen zwei Ausrüstungsschritte. Thermofixiert bedeutet, dass das Gewebe unter Wärme stabilisiert wird und seine Maße im Betrieb besser hält. Kalandriert bedeutet, dass es unter Druck zwischen Walzen geglättet wird.

Beides zusammen ergibt eine geschlossene, glatte Fläche. Das kann die Ablösung des Filterkuchens unterstützen. Ob sich der Kuchen in Ihrem Prozess tatsächlich leichter löst, hängt zusätzlich von seiner Zusammensetzung, seiner Kompressibilität und der Restfeuchte ab.

Filtertuch mit ausgewogener Durchlässigkeit: der Wert von 6 bei 200 Pa

Für das 6L sind 6 l·dm⁻²·min⁻¹ bei 200 Pa dokumentiert, also mit angegebenem Prüfdruck. Das ist die doppelte Durchlässigkeit des 3L und weniger als die Hälfte des 15L.

Die Angabe des Prüfdrucks ist mehr als eine Formalie: Sie macht diesen Wert mit dem des 67L vergleichbar, das ebenfalls bei 2 mbar geprüft ist, also bei denselben 200 Pa (Filtertuch 67L ansehen). Für 3L und 15L ist in den vorliegenden Unterlagen kein Prüfdruck genannt.

Auch hier gilt: Der Wert beschreibt das trockene Gewebe. Er ist ein Vergleichsmaßstab zwischen Qualitäten und keine Zusage über den Flüssigkeitsdurchsatz Ihrer Presse (Mikron, Porengröße und Luftdurchlässigkeit einordnen).

Die einzige Qualität mit dokumentierter Temperaturgrenze

Für das 6L weist das Datenblatt eine maximale Arbeitstemperatur von 90 °C aus. Das ist eine belastbare Angabe, und sie ist im Sortiment die einzige ihrer Art: Für die anderen vier Qualitäten liegt keine entsprechende Freigabe vor.

Wenn Ihr Prozess bei erhöhter Temperatur läuft, ist das ein handfestes Auswahlargument für diese Qualität. Es ersetzt aber keine Prüfung des konkreten Mediums: Beständigkeit hängt von Medium, Konzentration, Temperatur und Kontaktzeit gemeinsam ab (Produktberatung öffnen).

Technische Daten des Filtertuchs 6L

Die fünf Qualitäten nebeneinander

Häufige Fragen zum Filtertuch 6L

Die Rückfragen betreffen die Abgrenzung nach oben und unten sowie die Hybridkonstruktion.

Wann ist ein Filtertuch mit 20 µm sinnvoll?

Wenn das 3L zu viel Widerstand erzeugt und das 7L zu viele Feinanteile durchlässt. Das 6L ist bewusst als Zwischenstufe positioniert und kein Ersatz für eine der beiden Qualitäten.

Was bedeutet Mono- und Multifil in einem Gewebe?

Monofilamente sind glatte Einzelfäden, die sich definiert verweben lassen. Multifilgarn besteht aus vielen feinen Filamenten und schließt die Fläche stärker. Beim 6L liegt Monofil in der Kette und Multifil im Schuss. Ausführlich erklärt das der Ratgeber zur Gewebeauswahl (Ratgeber zur Filtertuchauswahl lesen).

Ist 20 µm eine garantierte Trenngrenze?

Nein, es ist eine nominelle Sortimentsangabe zur Einordnung innerhalb der Familie. Der reale Rückhalt entsteht im Zusammenspiel von Gewebe, aufgebautem Filterkuchen und Betriebsbedingungen.

Welche Temperatur ist für das 6L belegt?

Das Datenblatt weist eine maximale Arbeitstemperatur von 90 °C aus. Für die übrigen Qualitäten liegt keine entsprechende Angabe vor; deshalb übertragen wir diesen Wert nicht auf sie.

Warum hat das 6L mehr Fäden je Zentimeter als das 3L und ist trotzdem offener?

Weil Feinheit nicht nur aus dem Raster entsteht. Das 3L nutzt Multifil- und Stapelfasergarn, dessen Fasern die Zwischenräume ausfüllen. Das 6L erreicht seine Struktur über feine Monofilamente in engem Raster. Zwei Konstruktionsprinzipien mit unterschiedlichem Verhalten im Betrieb.

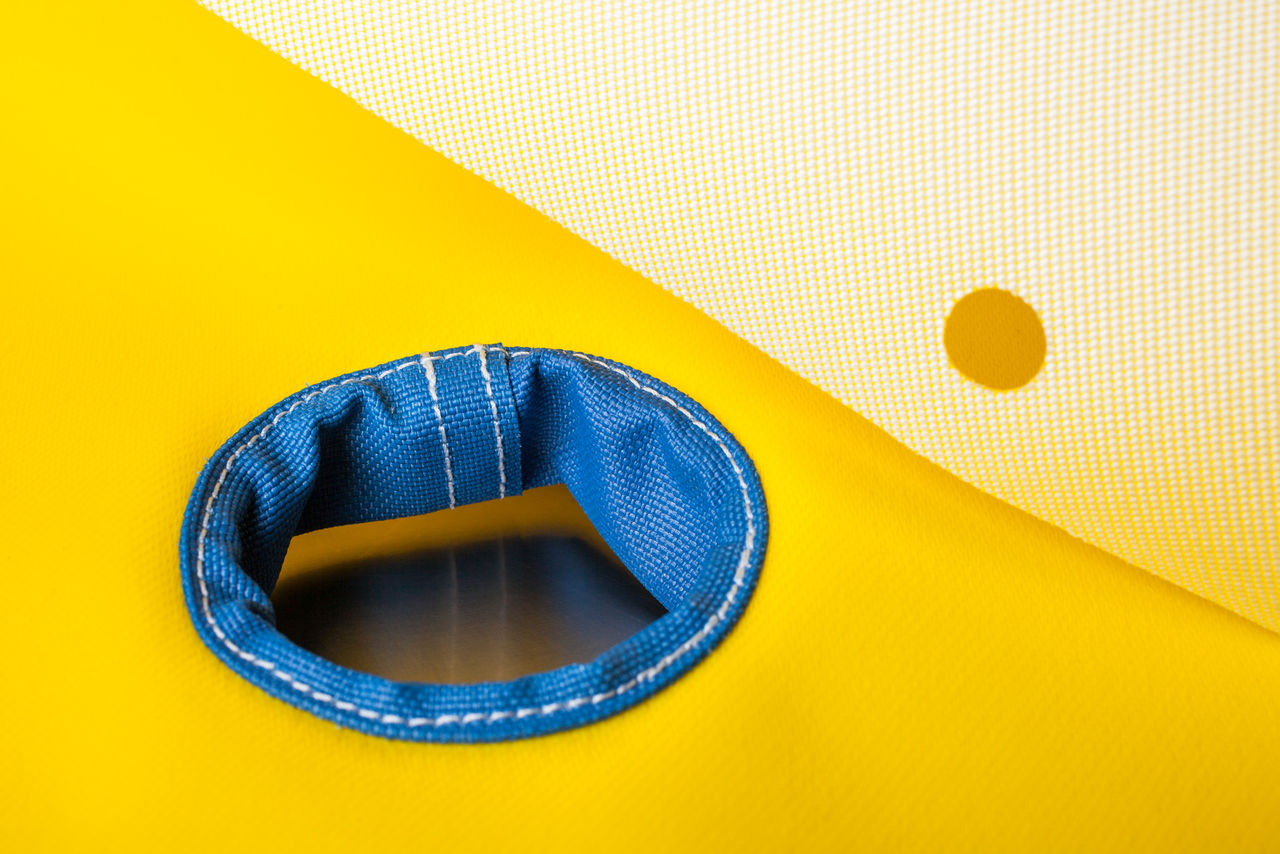

Werden Sondermaße und Kopftücher aus dem 6L-Gewebe gefertigt?

Ja. Kopf- und Endtücher, abweichende Einläufe und Sonderkonturen sind aus allen fünf Qualitäten möglich. Für die Anfrage helfen Plattenmaß, Position im Paket, Einlaufgeometrie und eine Zeichnung oder ein Muster (Produktberatung öffnen).
