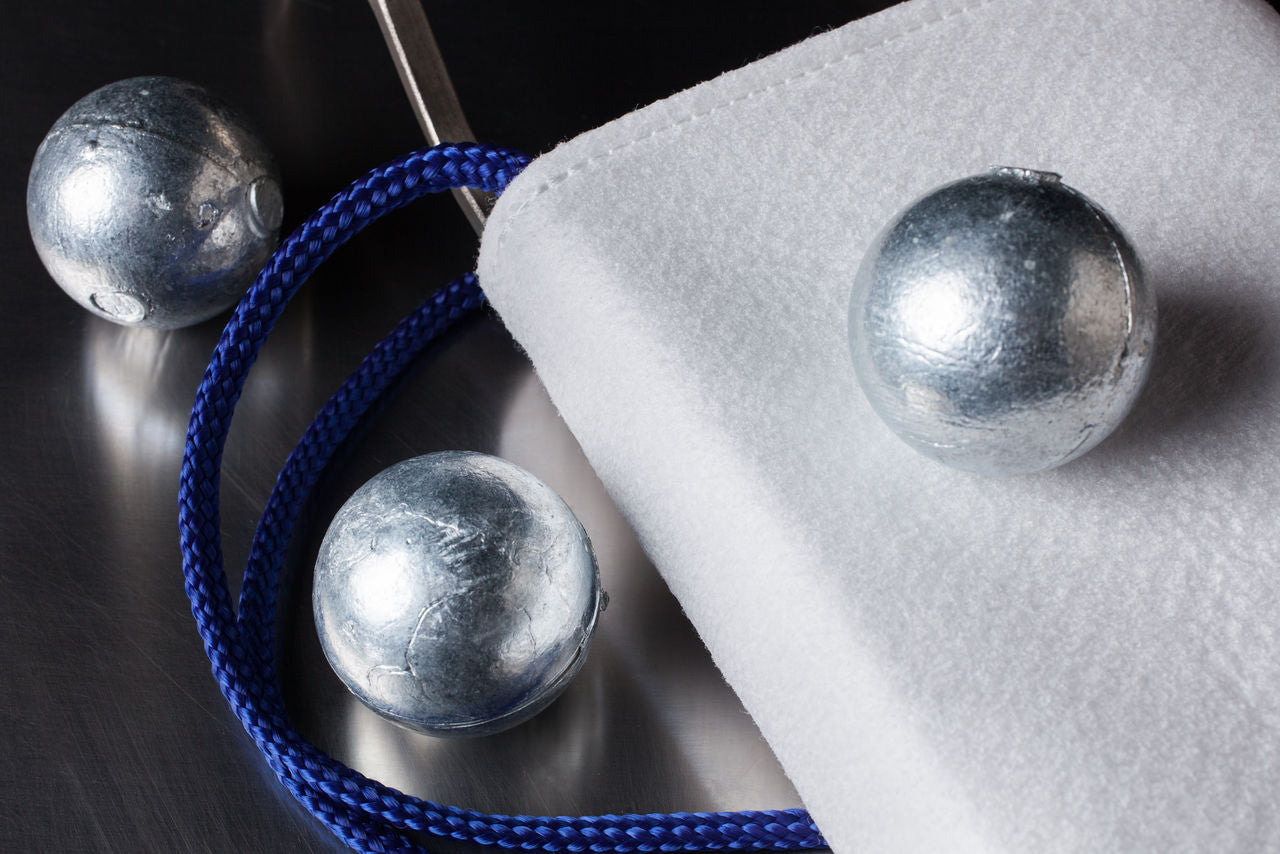

Anodenbeutel 5 µm aus PP-Nadelfilz für feine Rückstände

Feiner in der Mikronangabe, offener im Material

Diese Ausführung ist die einzige im Sortiment, die nicht aus einem Gewebe, sondern aus einem Nadelfilz besteht. Und genau daraus ergibt sich eine Eigenschaft, die auf den ersten Blick überrascht.

Mit nominell 5 Mikrometern, in Anfragen häufig als Anodenbeutel mit 5 Mikron bezeichnet, trägt er die feinste Angabe der drei Ausführungen. Gleichzeitig hat er mit 125 l·dm⁻²·min⁻¹ die höchste dokumentierte Luftdurchlässigkeit, mehr als das Doppelte der Standardausführung mit 15 µm und das Fünffache der 25-µm-Ausführung.

Warum ein Nadelfilz sich anders verhält als ein Gewebe

Ein Gewebe besteht aus regelmäßig verkreuzten Fäden mit definierten Öffnungen dazwischen. Die Trennwirkung entsteht an der Oberfläche, an genau dieser Öffnungsebene.

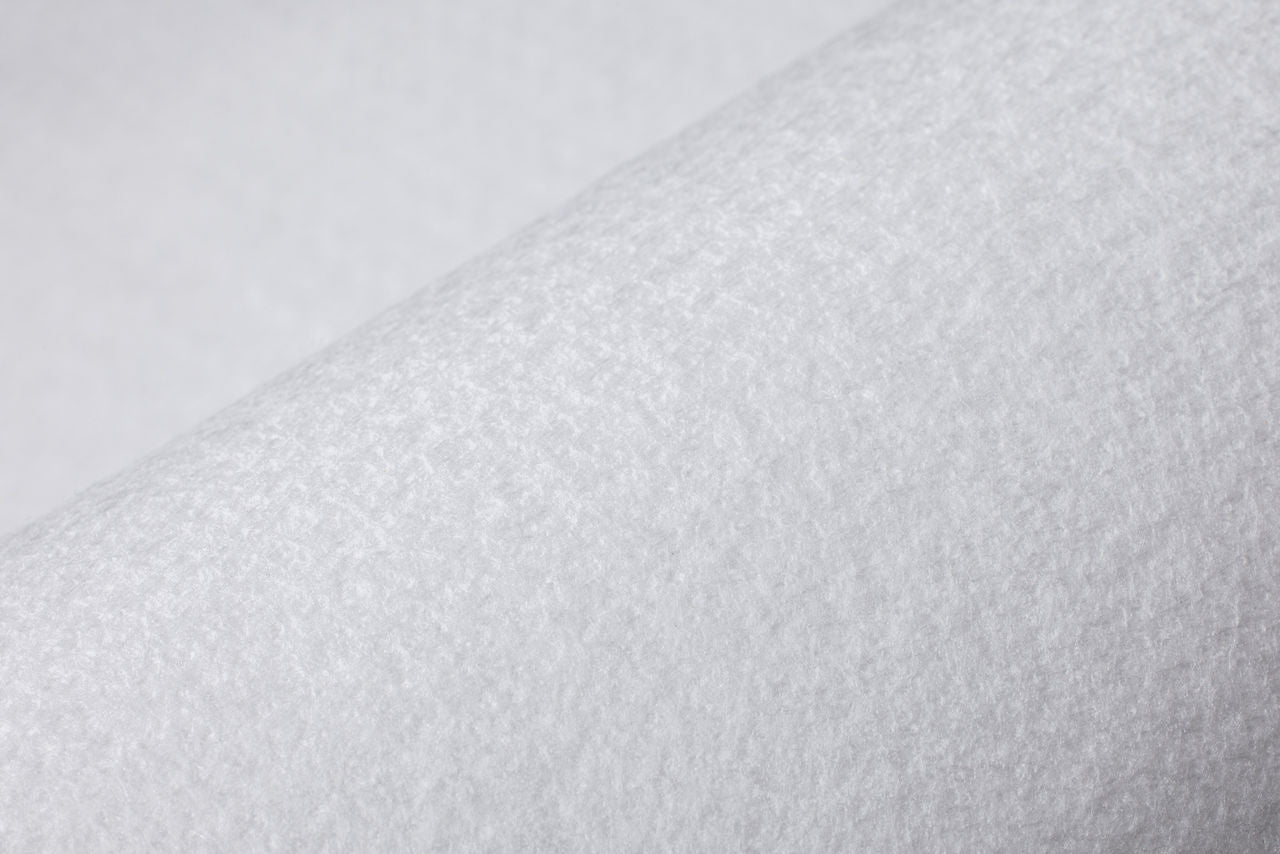

Ein Nadelfilz ist anders aufgebaut: Fasern werden ungeordnet abgelegt und durch feine Nadeln mechanisch miteinander verschlungen. Es gibt keine gleichmäßige Öffnungsebene, sondern ein dreidimensionales Porensystem mit hohem Hohlraumanteil. Die Trennwirkung verteilt sich über den gesamten Querschnitt.

Daraus folgt beides zugleich: Ein Nadelfilz kann feinere Partikel erfassen und trotzdem eine hohe Durchlässigkeit haben, weil das Volumen zwischen den Fasern groß ist. Die Oberfläche ist zusätzlich thermisch geglättet, was die Handhabung erleichtert und die Faserabgabe reduziert.

Mit 400 g/m² ist dieser Beutel außerdem der schwerste der drei. Mehr Material bedeutet mehr Faservolumen und damit mehr Aufnahmekapazität, bevor sich der Beutel merklich zusetzt.

Wann diese Ausführung sinnvoll ist

Der übliche Anlass ist ein konkreter: Auf den beschichteten Teilen zeigen sich Einschlüsse oder Rauheiten, die auf feine Partikel im Elektrolyten hindeuten, und die Standardausführung soll gegen etwas Feineres getauscht werden.

Sinnvoll ist der Wechsel außerdem bei Prozessen mit hohen Anforderungen an die Oberfläche, etwa in der Leiterplattenfertigung, sowie bei Anoden, die konstruktionsbedingt viel feines Material abgeben.

Was der Wechsel nicht automatisch bedeutet: eine bessere Badreinheit. Ob feinere Rückstände tatsächlich das Problem sind, sollte vorher geklärt werden. Ein Anodenbeutel wirkt an der Anode; Partikel, die aus anderen Quellen ins Bad gelangen, erreicht er nicht. Mehr dazu im Ratgeber Anodenschlamm im Galvanikbad.

Anodenbeutel für Feinfiltration in der Präzisionsgalvanik

Als extra feiner Anodenbeutel für die Galvanik ist diese Ausführung dort vorgesehen, wo die Oberfläche des beschichteten Teils den Ausschlag gibt. Ein Anodenbeutel für die Präzisionsgalvanik arbeitet unter anderen Vorzeichen als einer in einer robusten Serienanlage: Bei Steckverbindern, in der Leiterplattenfertigung oder auf dekorativen Sichtflächen wirken sich bereits kleine Einschlüsse aus.

Ein Anodenbeutel zur Feinfiltration arbeitet dabei anders als ein Vorfilter im Badkreislauf. Er sitzt unmittelbar an der Entstehungsstelle, während der Vorfilter das bereits verteilte Material aus dem Kreislauf holt. Dieser Anodenbeutel wirkt damit als Feinfilter im Anodenbereich und nicht als Ersatz für die Badfiltration.

Ein Anodenbeutel für feine Partikel hat deshalb eine klare Grenze. Ob man das Feinfiltration oder Mikrofiltration nennt: Der Anodenbeutel erfasst, was an der Anode entsteht, und nichts darüber hinaus. Mehr dazu im Ratgeber zu Anodenschlamm.

Was 5 µm bedeutet und was nicht

Auch dieser Wert ist eine nominelle Materialangabe des Lieferanten und keine geprüfte Trenngrenze des fertigen Beutels.

Bei einem Nadelfilz ist die Zahl zusätzlich anders zu lesen als bei einem Gewebe. Ein Gewebe hat definierte Öffnungen, ein Nadelfilz ein Porensystem mit einer Verteilung. Die Angabe beschreibt die Auslegung, nicht eine Schwelle, oberhalb derer alles zurückgehalten wird.

Belastbar ist deshalb nur ein Vergleich innerhalb des Sortiments: Diese Ausführung ist feiner ausgelegt als die mit 15 µm. Was das in Ihrem Bad bewirkt, zeigt der Einsatz. Die Unterschiede zeigt der Ratgeber Anodenbeutel 5, 15 und 25 µm.

Technische Daten

Standardmaße und Sondermaße stimmen wir auf Ihre Anodengeometrie ab. Für ein Sondermaß brauchen wir Anodenmaße, Form, gewünschte Öffnung, Art der Aufhängung sowie Elektrolyt, Konzentration und Temperatur. Nutzen Sie dafür die Produktberatung.

Häufige Fragen zum Anodenbeutel mit 5 µm

Die Rückfragen drehen sich fast immer um die Annahme, feiner sei automatisch besser.

Ist der Anodenbeutel mit 5 Mikrometern die bessere Wahl als die Standardausführung?

Nicht generell. Er ist feiner ausgelegt und aus einem anderen Material aufgebaut. Ob das in Ihrem Prozess einen Unterschied macht, hängt davon ab, ob feine Rückstände tatsächlich die Ursache Ihres Problems sind. Vergleichen Sie dazu die Standardausführung.

Bremst die feinere Ausführung den Prozess?

Die dokumentierte Luftdurchlässigkeit liegt mit 125 l·dm⁻²·min⁻¹ über der der beiden anderen Ausführungen. Das spricht gegen die verbreitete Annahme, feiner bedeute automatisch weniger Durchfluss. Wie sich das im Elektrolytbad auswirkt, ist damit trotzdem nicht vorhergesagt; Luftwerte lassen sich nicht auf Flüssigkeiten übertragen.

Was ist der Unterschied zwischen Nadelfilz und Gewebe?

Ein Gewebe hat regelmäßige Öffnungen zwischen verkreuzten Fäden und trennt an der Oberfläche. Ein Nadelfilz besteht aus ungeordneten, mechanisch verschlungenen Fasern und trennt über den gesamten Querschnitt. Das erklärt, warum eine feinere Angabe hier mit hoher Durchlässigkeit zusammengeht.

Ist 5 µm eine garantierte Trenngrenze?

Nein. Es ist eine nominelle Materialangabe. Bei einem Nadelfilz beschreibt sie die Auslegung eines Porensystems, keine Schwelle. Belastbar ist der Vergleich innerhalb des Sortiments.

Für welche Elektrolyte ist die Ausführung geeignet?

Das Material ist Polypropylen mit einer maximalen Arbeitstemperatur von 90 °C. Die konkrete Eignung hängt von Elektrolyt, Konzentration, Temperatur und Betriebsbedingungen ab und wird im Einzelfall geprüft. Nutzen Sie dafür die Produktberatung.

Gibt es eine noch feinere Ausführung?

Im aktiven Sortiment ist diese Ausführung die feinste. Wenn Ihr Prozess darüber hinaus etwas anderes braucht, prüfen wir das gemeinsam anhand von Elektrolyt, Anodengeometrie und Anforderung.

Passt der Beutel auf meine Anodengeometrie?

Standardmaße decken gängige Anodenkörbe und Anodenformen ab. Bei abweichender Geometrie fertigen wir nach Maß; dafür brauchen wir Maße, Form, Öffnung und Aufhängung. Nutzen Sie dafür die Produktberatung.
