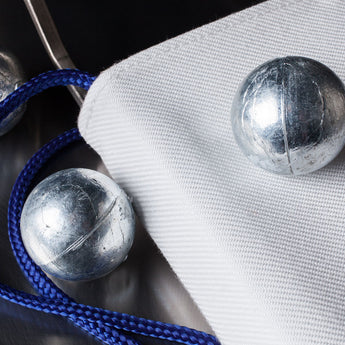

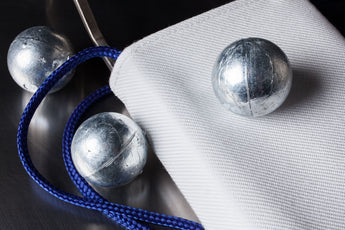

Anodenbeutel 15 µm aus PP-Gewebe für galvanische Standardprozesse

Die Standardausführung für bekannte galvanische Prozesse

Beim Auflösen der Anode entstehen feine Rückstände. Bleiben sie im Elektrolyten, können sie in die Schicht eingebaut werden und dort Störungen verursachen. Ein Anodenbeutel setzt an der Stelle an, an der das Material entsteht: Er umschließt die Anode und hält partikuläre Rückstände im Anodenbereich zurück, bevor sie sich im Bad verteilen. Mehr dazu im Ratgeber Anodenschlamm im Galvanikbad.

Als Anodenbeutel für die Galvanik ist diese Standardausführung mit nominell 15 Mikrometern die wirtschaftliche Wahl für Prozesse, die eingefahren sind und deren Elektrolyt bekannt ist. Sie ist die Ausführung, mit der die meisten Betriebe arbeiten, solange keine besondere Anforderung an Feinheit oder Badchemie dagegen spricht.

Materialaufbau und was daraus folgt

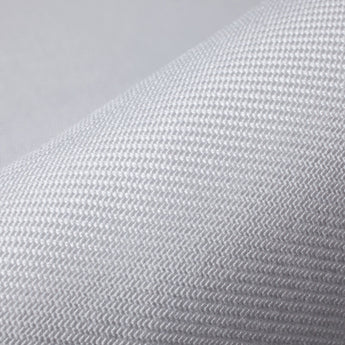

Das Gewebe besteht aus Polypropylen-Stapelfasergarn. Stapelfasern sind kurze Fasern, die zu einem Garn versponnen werden; das Ergebnis ist ein Gewebe mit leicht rauer Oberfläche und guter mechanischer Belastbarkeit. Mit 320 g/m² ist es das leichteste der drei Anodenbeutel-Gewebe.

Die Ausrüstung ist gewaschen und thermofixiert. Das Waschen entfernt Rückstände aus der Gewebeherstellung, die sonst beim ersten Einsatz in den Elektrolyten gelangen könnten. Das Thermofixieren stabilisiert die Gewebestruktur, sodass sich die Maße im Betrieb weniger verändern.

Für die Luftdurchlässigkeit sind 50 l·dm⁻²·min⁻¹ dokumentiert. Dieser Wert stammt vom Gewebelieferanten und beschreibt das flache Material. Er ist ein Vergleichsmaßstab zwischen den drei Ausführungen und keine Aussage über den Elektrolytfluss im Bad.

Was 15 µm bedeutet und was nicht

Die Angabe ist eine nominelle Materialangabe des Gewebelieferanten. Sie beschreibt die Auslegung des Gewebes, nicht eine geprüfte Trenngrenze des fertigen Beutels im Prozess.

Was tatsächlich zurückgehalten wird, hängt zusätzlich von Partikelform, Badbewegung, Beladungszustand und der Passform des Beutels ab. Ein Beutel, in dem sich bereits Rückstände angesammelt haben, verhält sich anders als ein frisch eingesetzter.

Wir formulieren deshalb, dass der Beutel den Rückhalt partikulärer Rückstände im Bereich der Anode unterstützt. Eine Garantie, dass jedes Partikel oberhalb von 15 Mikrometern zurückgehalten wird, gibt das Material nicht her. Die Unterschiede erklärt der Ratgeber 5, 15 und 25 µm im Vergleich.

Die Schnittkante

Bei den vorgesehenen Ausführungen werden die synthetischen Schnittkanten mit dem Laser bearbeitet. Dabei verschmilzt das Material an der Kante, statt geschnitten zu werden.

Der praktische Nutzen liegt im reduzierten Ausfransen und darin, dass an dieser Kante keine klassischen Stichlöcher entstehen. Das ist eine Aussage über die Kantenkonstruktion, nicht über den Beutel als Ganzes. Ein Filterbeutel muss durchlässig sein; eine flüssigkeitsdichte Gesamtnaht wäre das Gegenteil seiner Funktion.

Standardmaße und Sondermaß

Die Standardmaße decken gängige Anodenkörbe, Plattenanoden und Knüppelanoden ab. Wenn keines passt, fertigen wir nach Maß. Dafür brauchen wir die Anodenmaße, die Form, die gewünschte Öffnung, die Art der Aufhängung sowie Angaben zu Elektrolyt, Konzentration und Temperatur. Nutzen Sie dafür die Produktberatung.

Anodenbeutel für Anodenkorb, Plattenanode und Knüppelanode

Drei Einbausituationen decken den größten Teil der Anfragen ab. Ein Anodenbeutel für Anodenkorb wird über den gefüllten Korb gezogen und oben verschlossen; beim Anodenbeutel für Titankorb kommt es zusätzlich auf die Kantenradien an, weil scharfe Ecken das Gewebe punktuell belasten. Ein Anodenbeutel für Plattenanode liegt flach an und braucht vor allem die passende Breite. Der Anodenbeutel für Knüppelanode ist schmal und lang; hier entscheidet die Aufhängung darüber, ob er im Bad seine Form behält.

Wer einen Anodenbeutel in Standardgröße sucht, findet die sechs gängigen Maße in der Tabelle darüber. Im Sprachgebrauch der Betriebe heißt dasselbe Teil auch Filterbeutel für Anodenkorb oder schlicht Anodensack. Gemeint ist immer dieses Produkt.

Wann eine andere Ausführung passt

Auffällig ist dabei, dass die feinere Ausführung nicht die dichtere ist. Die 5-µm-Ausführung hat mit 125 l·dm⁻²·min⁻¹ die höchste dokumentierte Durchlässigkeit der drei, die 25-µm-Ausführung mit 25 l·dm⁻²·min⁻¹ die niedrigste. Wer nur auf die Mikronzahl schaut, trifft die Auswahl auf falscher Grundlage. Mehr dazu im Auswahlratgeber.

Häufige Fragen zum Anodenbeutel mit 15 µm

Die Rückfragen betreffen meist die Passform und die Frage, wann eine andere Feinheit sinnvoll ist.

Wofür wird ein Anodenbeutel eingesetzt?

Er umschließt die Anode und unterstützt den Rückhalt partikulärer Rückstände im Anodenbereich, bevor sie sich im Elektrolyten verteilen. Ursachen und Grenzen erklärt der Ratgeber ausführlich.

Ist 15 µm eine garantierte Filterfeinheit?

Nein. Es ist eine nominelle Materialangabe des Gewebelieferanten. Der tatsächliche Rückhalt hängt zusätzlich von Partikelform, Badbewegung, Beladung und Passform ab.

Passt der Beutel auf meinen Anodenkorb?

Sechs Standardmaße decken gängige Anodenkörbe, Plattenanoden und Knüppelanoden ab. Messen Sie Länge, Breite und die benötigte Öffnung. Bei abweichender Geometrie fertigen wir nach Maß. Nutzen Sie dafür die Produktberatung.

Für welche Elektrolyte ist die Ausführung geeignet?

Polypropylen ist gegenüber vielen galvanischen Medien beständig. Die konkrete Eignung hängt von Elektrolyt, Konzentration, Temperatur und Betriebsbedingungen ab. Die maximale Arbeitstemperatur beträgt 90 °C. Nennen Sie uns Ihre Badparameter, dann ordnen wir das ein.

Wann sollte ich stattdessen 5 oder 25 µm nehmen?

5 µm, wenn feinere Rückstände erfasst werden sollen. 25 µm bei organisch belasteten Elektrolyten, weil dort die kalandrierte Oberfläche der Grund für die Auswahl ist und nicht die Mikronzahl.

Was bedeutet „laserbearbeitete Kante“?

Die synthetische Schnittkante wird beim Laserschneiden verschweißt. Das reduziert das Ausfransen und erzeugt an dieser Kante keine Stichlöcher. Es ist eine Aussage über die Kante, nicht über die Dichtheit des Beutels.

Wie lange hält ein Anodenbeutel?

Das hängt von Badbelastung, Passform, Badbewegung und Wechselrhythmus ab. Eine allgemeine Standzeit lässt sich nicht angeben. Die Kontrolle bei jeder Badwartung ist der praktikable Weg.
