Monofil-Filtertuch 67L: Trägergewebe für die Anschwemmfiltration

Warum dieses Filtertuch nicht in die Mikron-Rangliste gehört

Vier Tücher in diesem Sortiment werden über ihre nominelle Feinheit eingeordnet: 10, 20, 25 und noch einmal 25 µm. Es liegt nahe, das 67L mit seinen 46 µm als fünfte, gröbste Stufe daran anzuhängen. Genau das steht seit Jahren in der Vergleichstabelle des Shops, und es ist der wichtigste inhaltliche Fehler dieses Clusters.

Das 67L arbeitet in einem anderen Verfahren. Bei der Anschwemmfiltration soll nicht das Gewebe die Feinstfiltration leisten, sondern eine Schicht aus Filterhilfsmittel, die vor oder während des Prozesses darauf aufgebaut wird. Das Tuch stellt für diese Schicht die Trägerfläche bereit und soll dabei selbst so wenig Widerstand wie möglich erzeugen.

Ein Precoat-Filtertuch wird deshalb nach anderen Kriterien ausgewählt als ein Tuch für die direkte Kuchenfiltration. Offen genug für den Durchsatz, glatt genug für eine gleichmäßige Schicht, fein genug, damit das Filterhilfsmittel beim Aufbau hält (Ratgeber zur Filtertuchauswahl lesen).

Was 46 µm Porengröße bedeuten

Für das 67L ist eine Porengröße von 46 µm dokumentiert. Das ist ein anderer Angabentyp als die nominellen 10, 20 und 25 µm der übrigen Tücher: eine gemessene Kenngröße des Gewebes statt einer Sortimentseinordnung.

Für die Auswahl heißt das zweierlei. Erstens ist die Zahl belastbarer als eine nominelle Angabe. Zweitens beschreibt sie trotzdem nicht, was am Ende zurückgehalten wird, denn diese Aufgabe übernimmt die Anschwemmschicht. Die 46 µm sagen im Wesentlichen: Das Gewebe ist offen genug, um wenig zu bremsen, und geschlossen genug, damit ein übliches Filterhilfsmittel darauf eine Schicht bilden kann.

Das offenste Gewebe im Sortiment

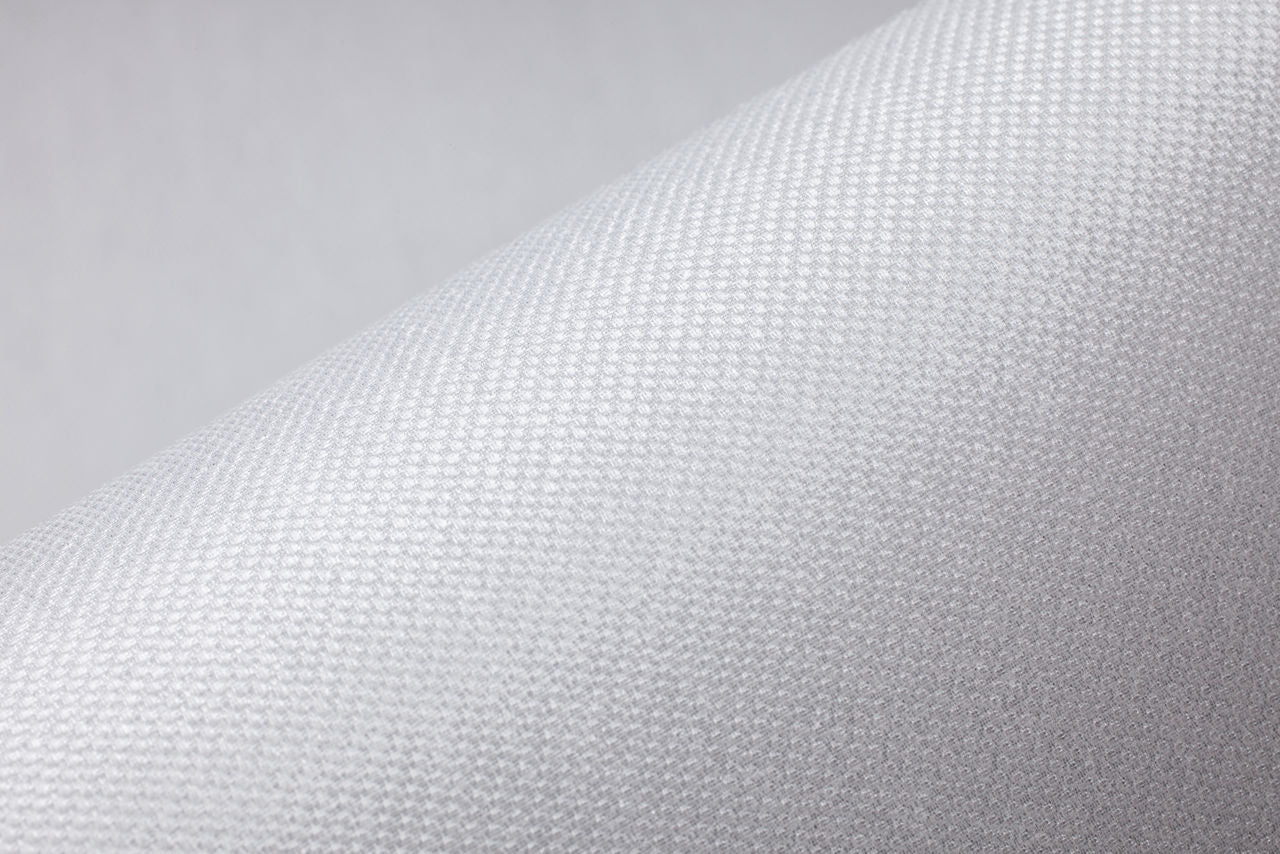

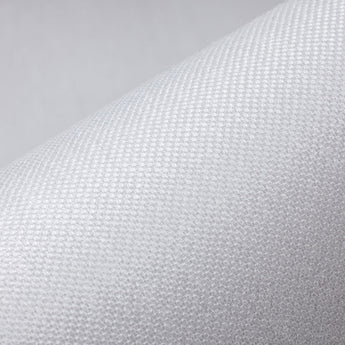

Mit 275 g/m² ist das 67L das leichteste Tuch der Familie, mit 380 µm das dünnste. Beides folgt aus der Konstruktion: reines Monofilament, also glatte Einzelfäden ohne die vielen feinen Filamente eines Multifilgarns.

Die dokumentierte Luftdurchlässigkeit beträgt 111 l(n)·m⁻²·s⁻¹ bei 2 mbar. Diese Einheit sieht zunächst nicht vergleichbar aus, lässt sich aber umrechnen: 111 Liter je Quadratmeter und Sekunde entsprechen rund 67 Litern je Quadratdezimeter und Minute. Da 2 mbar denselben Druck bezeichnen wie die 200 Pa, bei denen das 6L geprüft ist, sind die beiden Werte direkt vergleichbar. Das 67L ist damit ungefähr elfmal so durchlässig wie das 6L (Filtertuch 6L ansehen).

Ein Monofil-Filtertuch für die Filterpresse hat außerdem eine praktische Eigenschaft: Glatte Einzelfäden lagern weniger Feststoff zwischen sich ein als ein faseriges Garn. Das erleichtert das Abreinigen zwischen den Zyklen, was bei einem Verfahren, in dem die Schicht regelmäßig neu aufgebaut wird, direkt auf die Betriebszeit durchschlägt.

Filterhilfsmittel gehören zum Verfahren, nicht zum Lieferumfang

Für den Aufbau der Anschwemmschicht kommen unterschiedliche Filterhilfsmittel infrage. Verbreitet sind Kieselgur und Cellulose-Filterhilfsmittel, oft auch in Kombination.

WINKLER liefert das Trägergewebe. Filterhilfsmittel gehören nicht zum Lieferumfang und werden von uns auch nicht ausgewählt. Ein Filtertuch für Kieselgur oder ein Filtertuch für Cellulose-Filterhilfsmittel unterscheidet sich in dieser Hinsicht nicht: Es ist dasselbe Trägergewebe; die Wahl des Hilfsmittels richtet sich nach Ihrer Suspension, Ihrer Zielqualität und Ihren betrieblichen Vorgaben.

Ein Hinweis, der in die Planung gehört: Für den Umgang mit staubförmigen Filterhilfsmitteln gelten je nach Produkt eigene Arbeitsschutzanforderungen. Diese Bewertung nimmt der Betreiber anhand des jeweiligen Sicherheitsdatenblatts vor.

Wenn das Anschwemmfiltertuch ohne Anschwemmschicht eingesetzt wird

Das kommt vor, und es endet fast immer mit einer Enttäuschung. Ohne aufgebaute Schicht arbeitet das 67L wie ein sehr offenes Gewebe: hoher Durchsatz, aber deutlich geringerer Feinstoffrückhalt als bei jeder direkten Qualität.

Wer ein offenes Tuch für die direkte Kuchenfiltration sucht, greift zum 15L (Filtertuch 15L ansehen). Wer eine Anschwemmschicht aufbaut, ist beim 67L richtig.

Technische Daten des Filtertuchs 67L

Häufige Fragen zum Filtertuch für Anschwemmfiltration

Die Rückfragen betreffen das Verfahren, die Rolle des Tuchs und den Lieferumfang.

Was ist Anschwemmfiltration?

Ein Verfahren, bei dem ein Filterhilfsmittel auf einem Trägergewebe zu einer Schicht aufgebaut wird. Diese Schicht übernimmt die eigentliche Feinstfiltration. Sie kann vor dem Prozess aufgeschwemmt oder während des Prozesses laufend zudosiert werden.

Welche Rolle hat das Filtertuch dabei?

Es trägt die Anschwemmschicht, hält sie an ihrem Platz und soll selbst möglichst wenig Widerstand erzeugen. Der Feinstrückhalt entsteht in der Schicht, nicht im Gewebe.

Was bedeuten die 46 µm Porengröße?

Eine gemessene Kenngröße des Gewebes, nicht die Abscheidegrenze des Verfahrens. Sie beschreibt die Trägerfläche und nicht das Ergebnis der Filtration.

Sind Filterhilfsmittel im Lieferumfang enthalten?

Nein. Wir liefern das Trägergewebe. Kieselgur, Cellulose-Filterhilfsmittel und andere Produkte beziehen Sie über Ihre bestehenden Lieferanten. Für den Umgang mit staubförmigen Hilfsmitteln gelten deren eigene Sicherheitsvorgaben.

Kann ich das 67L ohne Anschwemmschicht einsetzen?

Technisch ja, sinnvoll meist nicht. Ohne Schicht ist der Feinstoffrückhalt deutlich geringer als bei den direkten Qualitäten. Für offene direkte Filtration ist das 15L die passende Wahl (Filtertuch 15L ansehen).

Warum steht die Durchlässigkeit in einer anderen Einheit als bei den übrigen Tüchern?

Weil das Datenblatt sie so ausweist. Umgerechnet entsprechen 111 l(n)·m⁻²·s⁻¹ rund 67 l·dm⁻²·min⁻¹. Da der Prüfdruck von 2 mbar denselben 200 Pa entspricht, bei denen das 6L geprüft ist, sind diese beiden Werte direkt vergleichbar.

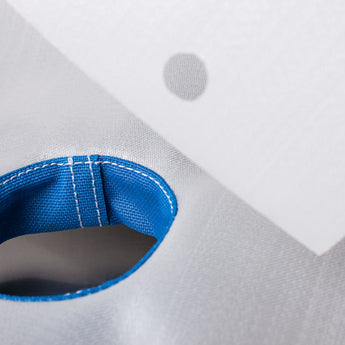

Werden Kopf- und Endtücher aus dem 67L-Gewebe gefertigt?

Ja, wie aus allen fünf Qualitäten. Sonderkonturen schneiden wir bei Bedarf mit dem Laser zu (Textilien laserschneiden).
