WINKLER oferuje trzy wykonania worków anodowych do procesów galwanicznych oraz worki katodowe do odpowiednich profili w instalacjach anodowania. Są to tekstylne elementy pracujące bezpośrednio przy anodzie lub katodzie, a nie kompletne urządzenia do galwanizacji.
Dobór zależy od nominalnej dokładności materiału, budowy tkaniny lub filcu, elektrolitu, obciążenia organicznego, geometrii anody lub katody oraz warunków pracy. Podane wartości w mikrometrach są nominalnymi danymi materiałowymi lub danymi dostawcy i nie stanowią gwarantowanej absolutnej granicy rozdziału.
Worki anodowe 5, 15 i 25 µm · worki katodowe do instalacji anodowania · rozmiary standardowe dostępne bezpośrednio · wymiary specjalne na zapytanie
W kąpieli galwanicznej pytanie o element tekstylny pojawia się w dwóch miejscach, i nie są to te same miejsca. Przy anodzie chodzi o zatrzymanie pozostałości, które powstają, gdy metal się rozpuszcza. Przy katodzie instalacji do anodowania chodzi o osłonięcie profilu. WINKLER wytwarza oba elementy, z polipropylenu, we własnej szwalni w Werther w Westfalii, w rozmiarach standardowych i na wymiar.
Zarówno w galwanotechnice, jak i w szerzej rozumianej obróbce galwanicznej oba te elementy są częściami zużywalnymi: kontroluje się je przy każdej konserwacji kąpieli i wymienia zależnie od obciążenia.
Jedno uporządkowanie od razu na początku: nie wykonujemy powłok. Cynkowanie galwaniczne, miedziowanie galwaniczne, niklowanie i anodowanie aluminium prowadzą nasi klienci. My dostarczamy element tekstylny, który pracuje w ich kąpieli. Kto szuka zakładu wykonującego usługę, jest w niewłaściwym miejscu; kto sam prowadzi linię i szuka worka dopasowanego do swoich anod albo profili katodowych, jest we właściwym. Dotyczy to również słowa galwanizacja, którym w Polsce nazywa się zarówno przemysłowe powlekanie metali, jak i usługę zakładu, a poza przemysłem także zabieg fizykoterapeutyczny; tutaj chodzi wyłącznie o galwanizację przemysłową.
Trzy wykonania mają nominalnie 5, 15 i 25 µm. Pokusa jest taka, żeby czytać je jako skalę od drobnego do grubego. Potwierdzone dane mówią co innego.
| 5 µm | 15 µm | 25 µm | |
|---|---|---|---|
| Budowa | filc igłowany | tkanina, przędza z włókien ciętych | tkanina monofilamentowa |
| Powierzchnia | wygładzona termicznie | prana, stabilizowana termicznie | kalandrowana |
| Gramatura | 400 g/m² | 320 g/m² | 370 g/m² |
| Przepuszczalność powietrza | 125 l·dm⁻²·min⁻¹ | 50 l·dm⁻²·min⁻¹ | 25 l·dm⁻²·min⁻¹ |
| Powód doboru | drobniejsze pozostałości | ustabilizowany proces standardowy | elektrolit obciążony organicznie |
Wykonanie o najniższej liczbie mikronów jest najbardziej przepuszczalne, o najwyższej najbardziej zamknięte. Pięciokrotna różnica, i to po stronie mniejszej liczby. To nie sprzeczność, lecz skutek trzech różnych konstrukcji: filc igłowany rozdziela w całym przekroju, kalandrowana tkanina monofilamentowa na zagęszczonej powierzchni.
Wartości w mikrometrach są nominalnymi danymi materiałowymi dostawców tkanin. Służą do uporządkowania materiałów i nie są gwarantowanymi granicami rozdziału gotowego worka w warunkach procesu więcej.
Kiedy anoda się rozpuszcza, uwalnia pozostałości. Worek anodowy działa w miejscu ich powstawania: obejmuje anodę i zatrzymuje część tych pozostałości, zanim rozejdą się po kąpieli. Dotyczy to kąpieli galwanicznej niezależnie od osadzanego metalu, o ile materiał worka nadaje się do elektrolitu.
Czego worek anodowy nie robi: nie osiąga cząstek, które trafiają do kąpieli inną drogą, ani rozpuszczonych zanieczyszczeń organicznych. Filtracja kąpieli galwanicznej pozostaje zestawem działań, a worek anodowy jest jednym z nich więcej.
W praktyce oznacza to, że worek pracuje w jednym określonym punkcie linii. Pozostałe elementy, od filtra w obiegu kąpieli po obróbkę węglem aktywnym, są nadal potrzebne. Nie dostarczamy przy tym ani linii technologicznej, ani anod, ani elektrod: naszą częścią jest element tekstylny.
Worki anodowe WINKLER pracują wszędzie tam, gdzie metal osadza się pod wpływem prądu. Najczęstsze przypadki to cynkowanie galwaniczne, miedziowanie galwaniczne i niklowanie; twardocynkowanie, chromowanie i procesy specjalne idą dalej w tej kolejności.
O doborze nie decyduje jednak nazwa procesu, lecz trzy wielkości: skład elektrolitu, jego temperatura i geometria anody. Dopiero z nich wynika, które wykonanie pasuje.
Dwa przypadki warto rozdzielić wyraźnie. Dla ustabilizowanych procesów o znanym elektrolicie, a takie są zwykle kąpiele cynkowe i miedziowe, przewidziane jest wykonanie standardowe 15 µm więcej. Dla kąpieli niklowych z wysokim udziałem substancji organicznych, w szczególności z dodatkami błyszczotwórczymi, przewidziane jest wykonanie kalandrowane 25 µm więcej. Kiedy przyczyną są drobniejsze pozostałości, w grę wchodzi wykonanie 5 µm z filcu igłowanego więcej.
Worek katodowy nie należy do tej skali i nie ma podanej dokładności filtracji. Nie filtruje elektrolitu. Naciąga się go na profile katodowe instalacji do anodowania, w praktyce zakładowej nazywanej też eloksalowaniem, i tworzy tam tekstylną osłonę, która może przyczynić się do zmniejszenia wynoszenia kropelek cieczy na powierzchni kąpieli.
Nie zapewniamy, że aerozole zostaną wyeliminowane, nie podajemy redukcji w procentach, a ocena według przepisów bezpieczeństwa pracy należy do użytkownika instalacji. Osłona nie zastępuje wyciągu więcej.
Umieszczenie tego produktu w tej samej tabeli porównawczej co trzy worki anodowe byłoby mylące. Dlatego ma tutaj własną sekcję.
Jako wytwórca szyjemy każdy worek anodowy we własnej szwalni w Niemczech i dostarczamy bezpośrednio. Rozmiary standardowe pokrywają typowe kosze anodowe, anody płytowe, anody prętowe i profile katodowe. Gdy żaden nie pasuje, wykonujemy na wymiar.
Do wykonania na wymiar potrzebujemy wymiarów anody albo profilu, kształtu, żądanego otworu, sposobu zawieszenia oraz elektrolitu, jego stężenia i temperatury. Przy złożonych konturach krój prowadzimy przez nasz system laserowy więcej. Prosimy przesłać te dane, a powiemy, co pasuje więcej.
Nazwy różnią się od zakładu do zakładu, co utrudnia szukanie. Worki anodowe, worki na anody i worek na anodę oznaczają to samo. W zapytaniach pojawiają się także worki anodowe do galwanizacji, i za każdym razem chodzi o ten sam produkt.
Po stronie katody równie wymiennie używa się form worek katodowy i worek na katodę. Część zakładów mówi krótko osłona katody.
To nie różne produkty, lecz różne słowa na to samo. Dobór rozstrzyga się na wymiarze i na elektrolicie, nie na nazwie.
W standardowej ofercie tej kategorii stosujemy polipropylen. Przy innych wymaganiach materiałowych prosimy opisać medium, temperaturę i warunki pracy, aby sprawdzić możliwość wykonania specjalnego.
Nie. WINKLER wytwarza tekstylne elementy filtracyjne. Sam proces obróbki powierzchni prowadzą nasi klienci albo ich podwykonawcy.
Zależy to od elektrolitu, obciążenia cząstkami i wymagania wobec powierzchni, a nie od samej liczby mikronów. Trzy przypadki opisuje poradnik więcej.
Polipropylen jest odporny na wiele mediów galwanicznych. Konkretna przydatność zależy od elektrolitu, stężenia, temperatury i warunków pracy i jest sprawdzana w każdym przypadku osobno.
Nie. Anody protektorowe w zbiornikach, rurociągach czy na kadłubach statków należą do ochrony antykorozyjnej i pracują w zupełnie innym układzie. Nasze worki anodowe i katodowe są przewidziane do kąpieli galwanicznych i do instalacji anodowania.
Tak, z własnej produkcji w Niemczech, zarówno dla worków anodowych, jak i katodowych.
Pomoc w wyborze i informacje techniczne o produktach z tej kategorii.

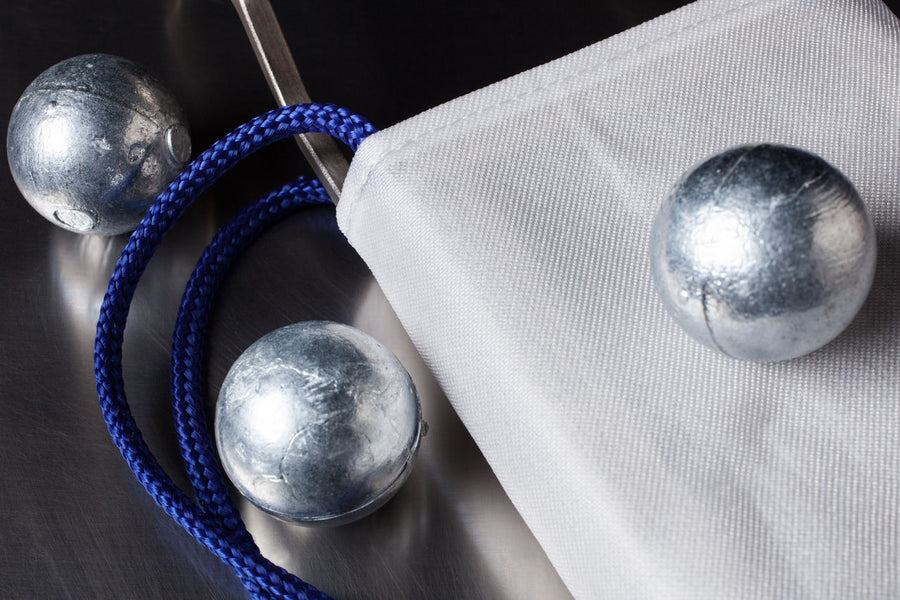

Skąd bierze się szlam anodowy, co może zatrzymać worek anodowy i gdzie leżą jego granice? Poradnik do zawężania przyczyn i doboru wykonania.
Przeczytaj poradnik →

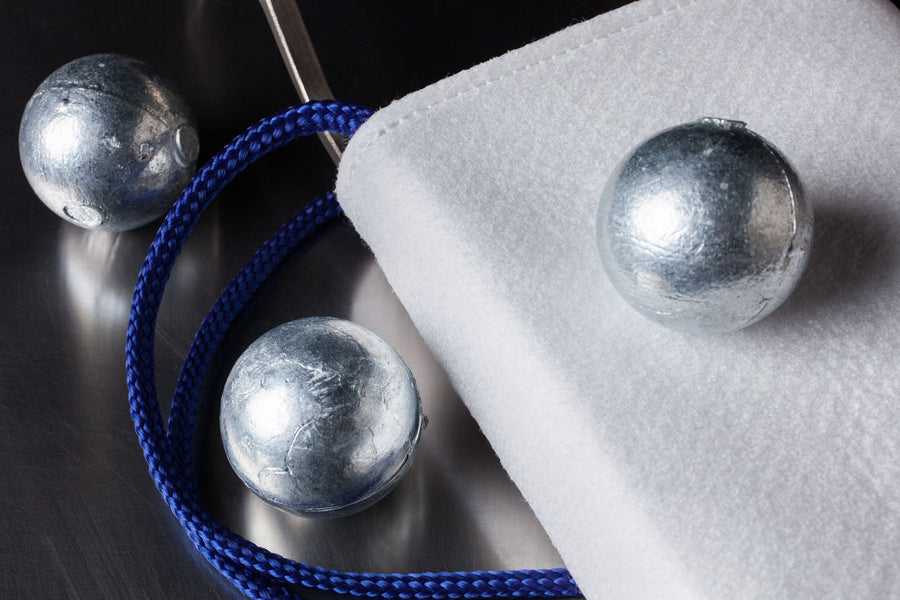

5, 15 czy 25 µm: liczba mikrometrów nie wystarcza do doboru worka anodowego. Porównanie materiału, powierzchni, przepuszczalności i zastosowania.
