Co robią żywice jonowymienne w uzdatnianiu wody
Wymiana jonowa polega na tym, że rozpuszczone w wodzie jony zostają zastąpione innymi. Żywica jonowymienna, nazywana w polskiej praktyce także jonitem, ma wbudowane grupy funkcyjne o stałym ładunku elektrycznym. Przy tych grupach siedzą ruchliwe jony przeciwne. Kiedy woda przepływa przez złoże, jony o większym powinowactwie wypierają te słabiej związane, a wyparte odchodzą z wodą.
Uzdatnianie wody metodą wymiany jonowej obejmuje szeroki zakres zadań. Przy zmiękczaniu chodzi o wapń i magnez, wymieniane na sód. Przy demineralizacji pracują razem kationit i anionit, w osobnych stopniach albo jako złoże mieszane. Stąd woda kotłowa, woda procesowa i przygotowanie wody przed kolejnymi stopniami uzdatniania.
Pojemność złoża jest skończona. Kiedy miejsca wymiany są zajęte, woda przechodzi przez złoże niezmieniona i trzeba je zregenerować albo wymienić więcej.
Trzy elementy, trzy różne zadania
W zapytaniach i specyfikacjach te trzy poziomy regularnie się mieszają. Przy doborze warto je rozdzielić, ponieważ każdy z nich odpowiada za coś innego i tylko jeden z nich pochodzi od nas.
| Element | Odpowiada za | Nie odpowiada za |
|---|---|---|
| Żywica jonowymienna | właściwą wymianę jonową, pojemność i selektywność | zatrzymanie samej siebie, utrzymanie ciśnienia |
| Kolumna lub zbiornik | utrzymanie ciśnienia, prowadzenie i rozprowadzenie przepływu | działanie chemiczne |
| Worek filtracyjny | przyjęcie i zatrzymanie żywicy, obsługę przy wymianie | wymianę jonową, jakość wody |

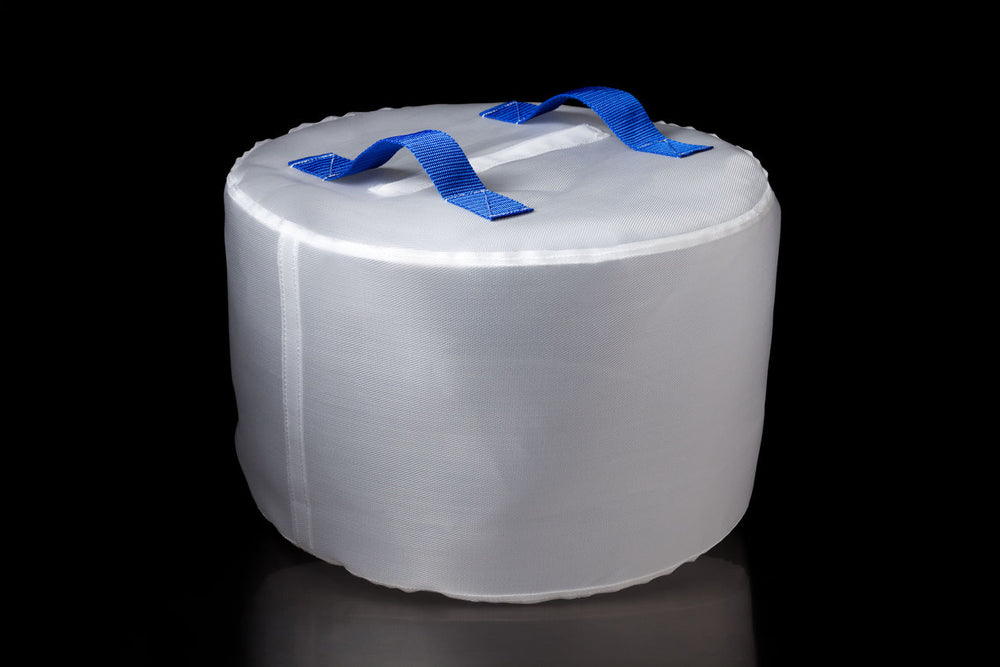

Worek filtracyjny na żywicę jonowymienną jest więc elementem obsługi, a nie stopniem procesu więcej.
Kolumna jonowymienna: co dostarczamy, a czego nie
Kolumna jonowymienna to zbiornik ciśnieniowy z systemem rozprowadzenia, w którym pracuje złoże. Kolumna z żywicą jonowymienną jest w wielu instalacjach gotowym zespołem, dostarczanym razem z armaturą, sterowaniem i stacją regeneracji.
WINKLER nie dostarcza kolumn, nie dostarcza żywicy i nie dostarcza kompletnych instalacji. Dostarczamy element tekstylny, który pracuje wewnątrz kolumny: worek, w którym siedzi złoże i który pozwala je wyjąć w całości. Jeżeli szukają Państwo samej kolumny, właściwym adresatem jest dostawca instalacji. Nasza część zaczyna się przy wymiarze wewnętrznym zbiornika i przy rodzaju żywicy.
Ta granica jest praktyczna, a nie formalna. Wymiar worka wynika z wymiaru wewnętrznego kolumny, a nie odwrotnie, i dlatego rozmowa o worku zaczyna się zawsze od danych kolumny.
Dlaczego złoże wymaga zatrzymania
Ziarna żywicy są w ruchu przez cały czas pracy. Pęcznieją i kurczą się wraz ze stanem wysycenia, przy każdym płukaniu wstecznym zostają poderwane, a przy każdym cyklu powstaje trochę rozdrobnienia.
Kiedy żywica przedostanie się do dalszych elementów instalacji, skutki są uciążliwe: zapchane dysze, obłożone powierzchnie wymienników, uszkodzone pompy, w najgorszym przypadku żywica w produkcie. Zatrzymanie złoża nie jest więc drobiazgiem doboru.
Worek nie jest jedynym rozwiązaniem. Dna dyszowe i wkłady sitowe realizują to samo zadanie i pozostają w instalacji na stałe. Zaleta worka jest inna: sprawia, że złoże daje się traktować jako całość. Napełnianie, osadzenie, wyjęcie i utylizacja przebiegają na jednym elemencie, a nie na luźnej sypkiej masie.
Co jest potrzebne do doboru worka na żywicę
| Dane | Do czego są potrzebne |
|---|---|
| Rodzaj żywicy i producent | podstawa dla wielkości ziaren i pęcznienia |
| Wielkość ziaren w stanie spęcznionym | rozstrzyga o zatrzymaniu, nie wielkość ziaren suchych |
| Ilość żywicy na zbiornik | określa wielkość worka |
| Wymiary wewnętrzne i położenie zabudowy | określają średnicę i wysokość |
| Temperatura pracy i medium | podstawa oceny materiału |
| Rytm wymiany | rozstrzyga, czy sensowne jest wykonanie wielokrotnego użytku |
Z tymi sześcioma danymi zwykle daje się bez dalszych pytań rozstrzygnąć, czy pasuje wymiar standardowy więcej.
Woda zdemineralizowana: co możemy powiedzieć, a czego nie
Osiągalna przewodność, zawartość soli resztkowych i czas pracy złoża są wynikiem całego systemu: wody surowej, rodzaju żywicy, regeneracji, prowadzenia instalacji i pomiaru.
WINKLER nie dostarcza ani żywicy, ani instalacji, i dlatego nie składamy żadnej deklaracji co do osiągalnej jakości wody. To, co dostarczamy, to tekstylne zatrzymanie złoża, dobrane do Państwa zbiornika, Państwa żywicy i Państwa rytmu wymiany.
Najczęstsze pytania o wymianę jonową w uzdatnianiu wody
Pytania dotyczą prawie zawsze granicy między żywicą, instalacją i workiem.
Czy sprzedają Państwo żywicę jonowymienną albo kompletne instalacje?
Nie. WINKLER produkuje tekstylne worki, w których siedzi złoże. Żywicę, kolumnę i technikę instalacyjną nabywają Państwo u dotychczasowych dostawców.
Czy worek decyduje o osiągalnej jakości wody?
Nie. Pojemność, selektywność i osiągalna jakość powstają dzięki żywicy i prowadzeniu instalacji. Worek utrzymuje złoże na miejscu i sprawia, że wymiana jest wykonalna bez przesypywania.
Czy worek pasuje do każdej kolumny jonowymiennej?
O tym rozstrzyga wymiar wewnętrzny i sposób osadzenia. Wykonania standardowe mają średnice 300, 350 i 400 mm. Przy innej geometrii szyjemy na wymiar więcej.
Worek czy dno dyszowe?
Nie lepsze, tylko inne. Dno dyszowe jest częścią instalacji i w niej zostaje. Worek pozwala wyjąć złoże w całości razem z nim. Co jest właściwe, zależy od rytmu wymiany i od budowy zbiornika.
Jakie dane są potrzebne do wyceny?
Rodzaj żywicy, wielkość ziaren w stanie spęcznionym, ilość żywicy, wymiary wewnętrzne i położenie zabudowy zbiornika, temperatura pracy i rytm wymiany więcej.
Czy złoże mieszane wymaga innego worka?
Złoże mieszane składa się z kationitu i anionitu w jednej zasypce, a oba składniki mogą mieć różną wielkość ziaren i różnie pęcznieć. Dlatego rozstrzygamy to indywidualnie i nie prowadzimy artykułu katalogowego dla mixed bed.
